SWF系列低噪声混流式通风机


概述:
  SWF(HLF)系列低噪声混流式通机列入国家级“星火“计划项目。由上海交通大学联会研制开发,推广生产的节能通风设备。
  针对目前通风空调系统中,经常出现的风机压力偏高而流量不足或流量偏大而压力不够的这种系统与风机不相匹配更趋合理,有利于系统节能。它是目前通风机中最适宜管道加压系统的新型产品。

用途
   广泛应用于工业和民用建筑的通风空调系统。特别适用与管道与管道加压送风。SWF(HLF)-I型可取代高压轴流风机SWF(HLF)-II型双速,一机两用,SWF(HLF)-III型可替代中高压离心风机。

结构与特点
  基本结构型式为进出风口在同一轴线上(即轴向流结构),轮壳为锥形筒,叶片沿流向呈不等宽度状。筒形有直筒形,鼓形和进口加弧形消声器等三种型式。
  根据气流子午加速原理,风机具有离心和轴流的双重特性,即既有较高的压力又有较大的流量,并具有效率高,噪声低且高效区宽广等优点。
  结构紧凑,重量轻,安装方便,占地面积小。

安装与使用
水平,垂直和吊顶均可安装。
抽风,送风和管道加压均可使用。

SWF(HLF)系列高效低噪声混流式通风机技术参数表

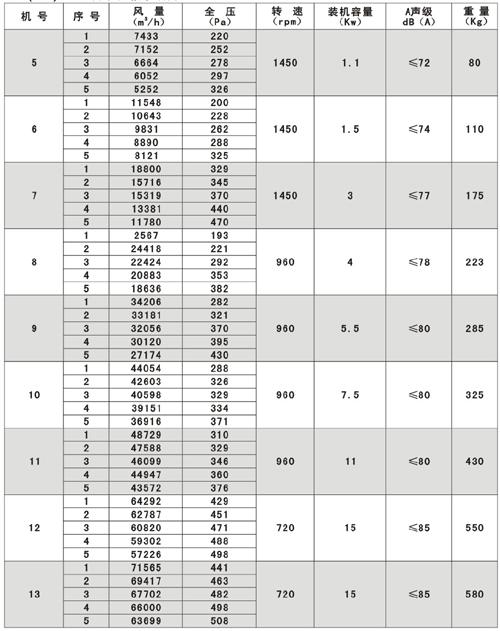

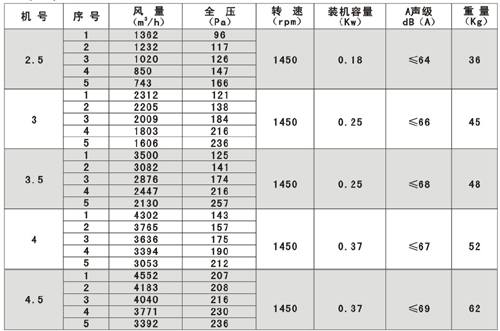

SWF(HLF)-I型技术性能参数表

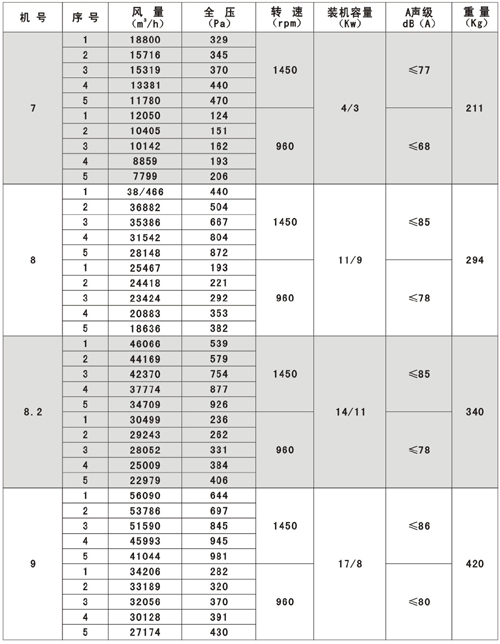

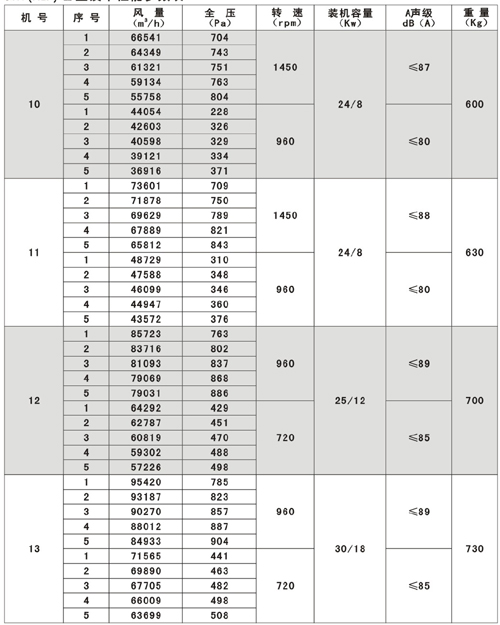

SWF(HLF)-II型技术性能参数表

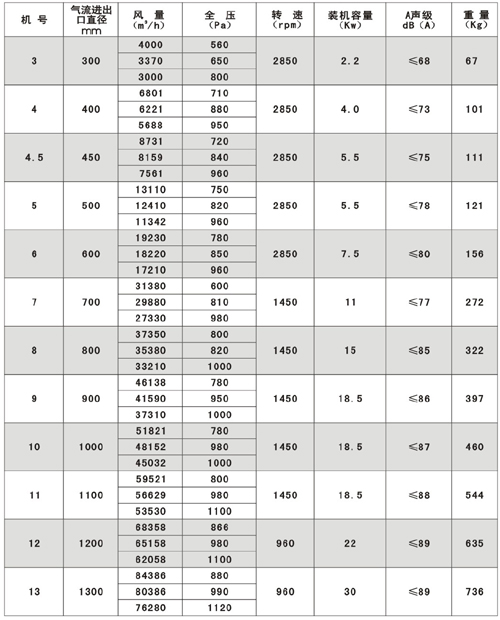

SWF(HLF)-III型技术性能参数表

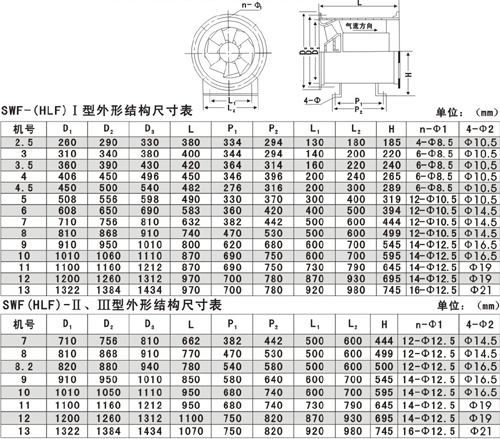

二.SWF(HLF)系列高效低噪声混流式通风机外形尺寸

1.维护保养
安装前应认真检查风叶及机壳有否因运输损坏或变形,否则应待修复后可安装:B。检查叶片与风筒有否因连接螺钉松动而碰壳,如叶片风筒间隙不均匀,则应先调整后方可安装:C。风机起动前,首先要检查风机及管道内有无妨碍转动的物品;D,检查电机绝缘性能是否良好,接通电源后查看有无磨擦碰撞及异常振动;E。在正常运行中,如遇下列情况应立即停机检查:1。电机温升超过70摄氏度;2。电机昌白烟:3。发生强烈振动或有较大的磁撞声。
2.风机觉故障分析风机振动生产的原因很多,可从下述方面进行检查:
叶轮与风筒相磨擦,并发出异常的声音及振动;B。支架底脚螺栓未紧固,亦会出现较大的振动;C。叶轮因运输中受压变形,或螺栓松动而产生振动;D叶片与轴套连接螺钉松动或主轴弯曲变形;E。支架与电机连接螺钉松动导致叶片不平衡,轴承损坏而造成激烈振动。发热。在常温下运转一段时间后,发现电机温升过高,则可能有下列原因造成:电机轴承损坏,配合间隙小,不符合要求;B轴与轴承安装歪斜,两个轴承不同轴度;C。阻力过在,电机超负荷运行;D。电源电压过低或三相电机断相运行。
